所謂的電主軸結構意味著電動機的轉子直接用作機床的主軸。主軸單元的外殼是電機座，并采用了其他安全措施來實現電機和機床主軸的集成。電主軸結構的基本結構如下所示。它通常由一個電主軸單元，一個軸承及其潤滑單元，一個主軸冷卻單元和一個動平衡單元組成。在當前的伺服運動控制行業中，大多數傳統的電機測試設備測功機都用于產品性能測試。那么伺服電機和主軸電機的結構有什么區別呢？

　　伺服電機與主軸電機的區別：

　　1，伺服主軸電機：

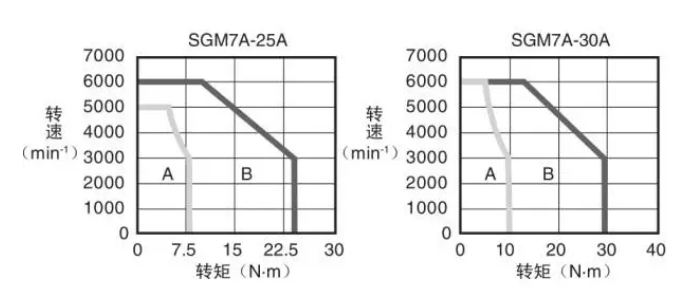

　　（1）機械特性：要求伺服電機的轉速下降小，剛性大；

　?。?）快速響應的要求：這在輪廓加工中更為嚴格，尤其是對于大曲率物體的高速加工而言；

　?。?）調速范圍：這可以使CNC機床適用于各種不同的切削刀具和加工材料;適應各種不同的加工技術；

　　（4）需要一定的輸出轉矩和一定的過載轉矩。機床進給的機械負載的性質主要是克服工作臺的摩擦力和切削阻力，因此主要是恒定轉矩的性質。

　　2，主軸電機：

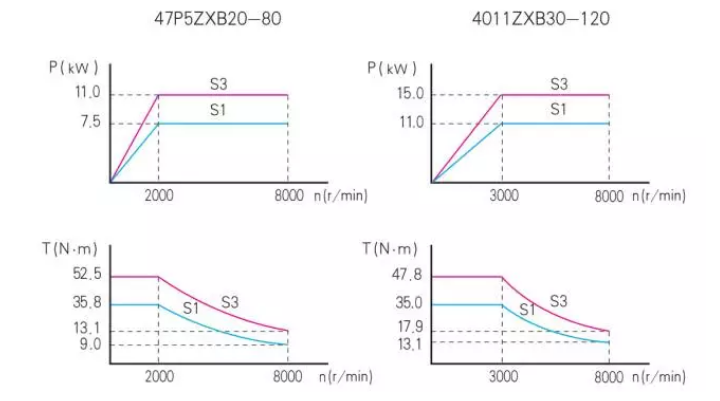

　　（1）具有足夠的輸出功率時，數控機床的主軸負載性質類似于恒功率，即機床的主軸轉速高時，輸出轉矩?。恢鬏S轉速低時，輸出轉矩大。也就是說，需要主軸。驅動裝置必須具有恒定功率的性質；

　?。?）調速范圍：為確保數控機床適用于各種切削刀具和加工材料;適用于各種加工技術，要求主軸電機具有一定的速度調節范圍。但是對主軸的要求低于進給。

　　（3）速度精度：一般要求靜差小于5％，較高的要求小于1％;

　　（4）快速：主軸驅動器有時用于定位功能，這要求它具有一定的速度。
